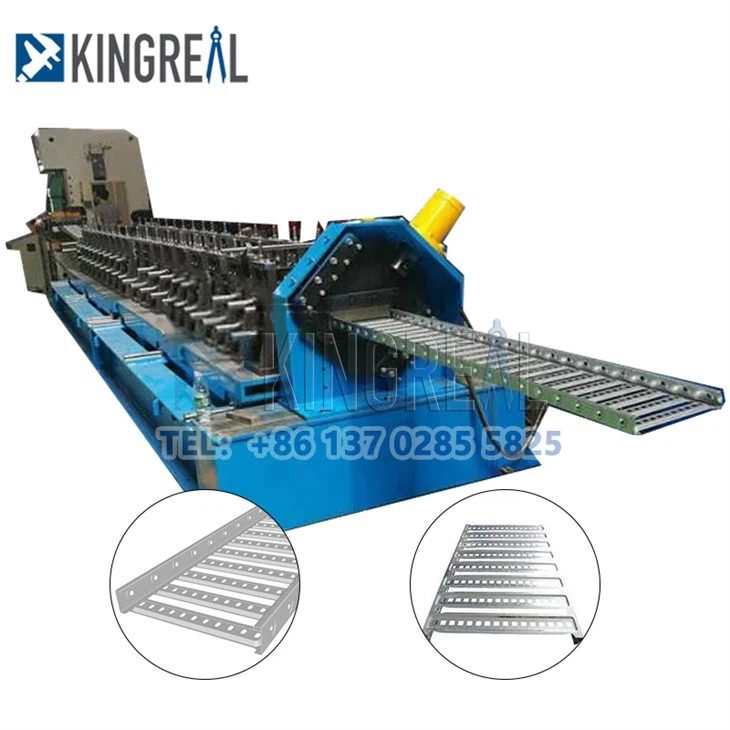

เครื่องผลิตถาดบันได
video
เครื่องผลิตถาดบันได

เครื่องผลิตถาดบันได

เครื่องจักรผลิตถาดบันไดนี้สามารถผลิตสะพานข้างบันได-ที่มีข้อกำหนดสี่ประการคือ 100, 150, 200 และ 250 ข้อมูลจำเพาะของบันไดข้าง-สะพานข้างที่ผลิตสามารถปรับได้อย่างอิสระโดยการเปลี่ยนปลอกตัวเว้นระยะของม้วน
Product Details ofเครื่องผลิตถาดบันได

วิดีโอเกี่ยวกับเครื่องเคเบิ้ลเทรย์ในโรงงาน →





คำอธิบายเครื่องทำถาดสายเคเบิลบันไดช่อง







เครื่องทำถาดเคเบิลบันไดช่องสามารถผลิตสะพานข้างบันได-ที่มีข้อกำหนดสี่ประการคือ 100, 150, 200 และ 250

ข้อมูลจำเพาะของสะพานข้างบันได-ที่ผลิตขึ้นสามารถปรับได้อย่างอิสระโดยการเปลี่ยนปลอกตัวเว้นระยะของม้วน



สายการผลิตนี้เป็นอุปกรณ์พิเศษสำหรับการผลิต-การขึ้นรูปถาดสายเคเบิลด้วยการป้อนเซอร์โวและออนไลน์เพียงครั้งเดียว

เจาะ; เครื่องหลักเป็นแบบผสมผสานและปรับได้ โดยไม่ต้องเปลี่ยนม้วน ม้วนชุดเดียวก็สามารถรีดให้เสร็จได้

ข้อกำหนดใดๆ ของโปรไฟล์สะพาน

10-Ladder Tray Manufacturing Machine
คุณสมบัติของเครื่องถาดสายเคเบิลแบบบันได



1. ตามความต้องการในการผลิต สามารถรีดถาดสายเคเบิลที่หลากหลายที่มีความกว้างของแถบ 200-1050 มม.

2. ความเร็วในการผลิตระหว่างการเจาะแบบออนไลน์: 4-6 ม./นาที

3. ความเร็วการปั้นต่อเนื่องของอุปกรณ์การปั้น: 10-15 ม./นาที

4. ความหนาของวัสดุบอร์ด: 0.8-2.0 มม.

5. ความต้องการวัสดุ: Q235, แถบเหล็กชุบสังกะสี ฯลฯ

6. สายการผลิตแบ่งออกเป็นโหมดการทำงานแบบอัตโนมัติและแบบแมนนวล ซึ่งสามารถรับรู้ถึงการเชื่อมโยงและการทำงานแบบแบ่งส่วน



ข้อมูลทางเทคนิคของเครื่องทำถาดสายเคเบิลแบบบันได



ความกว้างของถาดสายเคเบิล

ความกว้างของแผ่นคือ 100 มม. - 800 มม. ความกว้างจะถูกปรับโดยอัตโนมัติโดยรางนำมอเตอร์และมอเตอร์จะถูกปรับเป็น 0.75kw

ความหนาของการกด:

1.5-3 มม. ความสูง: 100-200 มม



ความเร็วของสายการทำงาน:

0-12 ม./นาที

จำนวนชุดลูกกลิ้ง:

20 ชุด

วัสดุลูกกลิ้ง:

เหล็กแบริ่ง Gcr15 คุณภาพสูง- หลอม ชุบแข็ง และอบคืนตัว และพื้นผิวชุบด้วยฮาร์ดโครเมียม

วัสดุเพลา:

เหล็ก 45# ดับและนิรภัย เส้นผ่านศูนย์กลางเพลา 90 มม.

กำลังมอเตอร์หลัก:

ตัวลดไซโคลิด 22kw 1 ชุด

โหมดการส่ง:

กระปุกเกียร์ ข้อต่อสากล เกียร์

จำนวนข้อต่อสากล:

รุ่น 160 รวม 13 ตัว

ตัดออก:

แก้ไขด้วยระบบไฮดรอลิก

กำลังมอเตอร์ของสถานีไฮดรอลิก:

การติดตั้งภายนอก 7.5KW

ระบบควบคุมอิเล็กทรอนิกส์:

เครื่องทั้งหมดใช้การควบคุมการแปลงความถี่ PLC หน้าจอสัมผัสจะแสดงค่า และตัวเข้ารหัสแบบหมุนของ Omron จะคำนวณความยาว

แรงดันไฟฟ้า:

380V, 5OHZ, 3 เฟส

ขนาดอุปกรณ์:

ประมาณ 16.8ม.*2.5ม.*1.2ม

กำลังเครื่องจักร

~ 35 กิโลวัตต์



กระบวนการทำงานของเครื่องถาดเคเบิลแบบบันได



electrical cable ladder tray machine



การให้อาหาร - การนำเข้าการสอบเทียบการให้อาหาร - การปรับระดับ - การเจาะ - การขึ้นรูปม้วน - การตัดด้วยคอมพิวเตอร์ตามความยาว - การสนับสนุนผลิตภัณฑ์สำเร็จรูป

การกำหนดค่าอุปกรณ์



1. 10ชั้นวางปล่อยไฮดรอลิก T, รถเข็นลากจูง 1 คัน, กรรไกรแบน 1 คู่ (เฉือนด้านหน้า), แท่งประดับด้วยลูกปัด 8 ชุด, แม่พิมพ์เจาะ 4 ชุด, โฮสต์ขึ้นรูป 1 ชุด, กล่องเกียร์ 1 ชุด, ระบบควบคุมไฟฟ้า 1 ชุด, สถานีจำหน่ายผลิตภัณฑ์สำเร็จรูป 2 1.5 ม.

2. 1 ชุดกล่องควบคุม PLC

3. 1 ชุดสถานีปั๊มไฮโดรลิค

4. ตารางจำหน่ายที่สอง



คุณสมบัติของเครื่องบันไดถาดสายเคเบิล





รวม decoiler และที่หนีบผมตรง



เครื่อง decoiler และเครื่องหนีบผม KINGREAL 2 in 1 ใช้กับงานคลี่คลายและยืดผมของโลหะแผ่นม้วน ชุดนี้ประกอบด้วย decoiler และเครื่องหนีบผม



เพื่อตอบสนองต่อความต้องการที่เปลี่ยนแปลง เรามีเครื่องแยกหม้อแบบไฮดรอลิกและเครื่องแยกหม้อแบบแมนนวล และรถเข็นเสริมสำหรับการโหลดโลหะอัตโนมัติเต็มรูปแบบ-



เครื่องหนีบผมให้การยืดผมที่มีความแม่นยำสูง ด้วยการเพิ่มจำนวนลูกกลิ้งเป็นสองเท่า เรารับประกันความตรงของวัสดุและผลิตภัณฑ์สำเร็จรูปที่มีความแม่นยำสูง-

       ladder tray cable machine



        cable tray ladder type machine



โครงสร้างเครื่องขึ้นรูปม้วนที่แข็งแกร่ง



โครงเครื่องจักร KINGREAL เชื่อมด้วยแผงเหล็กเป็นโครงสร้างชิ้นเดียว- จากนั้นแผงความหนา 30 มม. หนึ่งแผงจะถูกวางบนเฟรมหลังจากผ่านการประมวลผลอย่างละเอียดโดยพลาโนมิลเลอร์ ซึ่งจะทำให้มั่นใจได้ถึงความถูกต้องของขนาดพื้นฐาน



นอกจากนี้ ยังเพิ่มความแข็งแรงของเครื่องจักรเพื่อลดการเสียรูปและรับประกันอายุการใช้งานที่ยาวนาน-

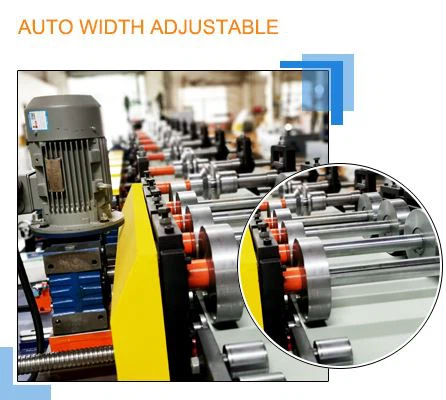

ปรับความกว้างอัตโนมัติได้



KINGREAL พัฒนาระบบปรับความกว้างอัตโนมัติของตัวเอง ซึ่งขับเคลื่อนด้วยเซอร์โวมอเตอร์ Yaskawa ที่มีความแม่นยำสูง และผ่านแกนสกรูที่มีความแม่นยำ ระบบสามารถเปลี่ยนความกว้างของลูกกลิ้งได้โดยอัตโนมัติหรือด้วยตนเอง



ระบบปรับความกว้างนี้ใช้กันอย่างแพร่หลายในเครื่องขึ้นรูปม้วนฝ้าเพดานรูปร่าง U, เครื่องทำแผงชั้นวาง, แกน Drywall และเครื่องทำราง ฯลฯ



ด้วยระบบนี้ เครื่องจักรหนึ่งเครื่องสามารถผลิตผลิตภัณฑ์ได้หลายขนาด และโดดเด่นด้วยโซลูชันที่ยืดหยุ่นและการลงทุนที่ประหยัด

        aluminium ladder cable tray machine







นำเสนอโซลูชั่นระบบเคเบิลแบบครบวงจร





อุตสาหกรรมพลังงานไฟฟ้าและพลังงาน:

●เครื่องถาดสายเคเบิลแบบเจาะรู

●เครื่องขึ้นรูปม้วนบันไดสายเคเบิล

●เครื่องขึ้นรูปฝาครอบถาดสายเคเบิล

●เครื่องขึ้นรูปม้วนถาดสายเคเบิลแบบราง

●เครื่องถาดสายเคเบิลด้านล่างแข็ง

●เครื่องช่องราง Din

Cable Ladder Roll Forming Machine 4

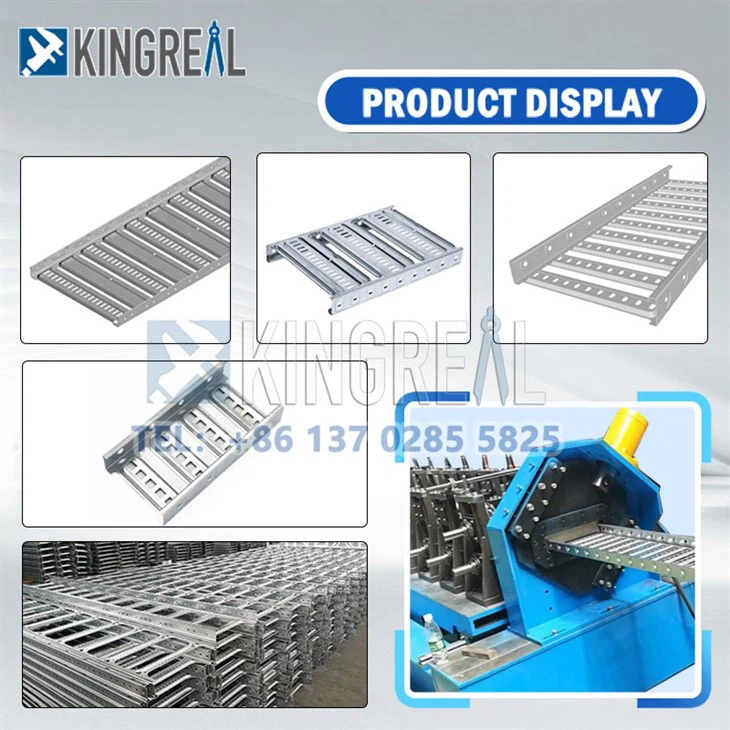

ใบสมัครการผลิต
cable tray ladder-1
cable  tray ladder-2
cable  tray ladder-3
cable  tray ladder-4

- ถาดวางสายไฟ

- บันไดเคเบิล

- ฝาครอบท้ายสายไฟ

- ระบบถาดสายเคเบิลที่มีประสิทธิภาพ



ในการเดินสายไฟฟ้าของอาคาร มีการใช้ระบบถาดสายเคเบิลเพื่อรองรับสายไฟฟ้าหุ้มฉนวนที่ใช้ในการจ่ายพลังงานและการสื่อสาร ถาดสายเคเบิลใช้เป็นทางเลือกแทนการเดินสายไฟแบบเปิดหรือระบบท่อร้อยสายไฟฟ้า และมักใช้สำหรับการจัดการสายเคเบิลในการก่อสร้างเชิงพาณิชย์และอุตสาหกรรม มีประโยชน์อย่างยิ่งในสถานการณ์ที่คาดว่าจะมีการเปลี่ยนแปลงระบบสายไฟ เนื่องจากสามารถติดตั้งสายเคเบิลใหม่ได้โดยการวางลงในถาด แทนที่จะดึงผ่านท่อ



cable tray system


ถาดวางสายไฟทั่วไปทำจากเหล็กชุบสังกะสี สแตนเลส อลูมิเนียม หรือพลาสติกเสริมใยแก้ว- วัสดุสำหรับการใช้งานที่กำหนดจะถูกเลือกตามสถานที่ที่จะใช้ ถาดสังกะสีอาจทำจากแผ่นเหล็กชุบสังกะสีสำเร็จรูป-ที่ประกอบเป็นถาด หรืออาจ-จุ่มสังกะสีแบบจุ่มร้อนหลังการประกอบ เมื่อถาดสังกะสีถูกตัดให้มีความยาวในสนาม โดยปกติพื้นผิวที่ตัดจะถูกทาสีด้วยสารประกอบที่มีสังกะสีสูง- เพื่อป้องกันโลหะจากการกัดกร่อน





เครื่องขึ้นรูปม้วนบันไดสายเคเบิล บริการการยอมรับ





Cable Ladder Roll Forming Machine

เมื่อประกอบเครื่องขึ้นรูปม้วนบันไดสายเคเบิลเสร็จแล้ว KINGREAL Roll Former จะดำเนินการทดสอบ-การทดสอบเบื้องต้นเฮาส์-อย่างเข้มงวด

เมื่อการทดสอบภายใน-เสร็จสมบูรณ์แล้ว ลูกค้าจะได้รับเชิญให้ไปที่โรงงานเพื่อทำการทดสอบการยอมรับจากโรงงานอย่างเป็นทางการ ทีมงานด้านเทคนิคมืออาชีพของ KINGREAL Roll Former จะมาพร้อมกับลูกค้าตลอดกระบวนการ ตรวจสอบแต่ละรายการกับขั้นตอนการยอมรับที่ได้มาตรฐาน

การตรวจสอบครอบคลุมประเด็นสำคัญ เช่น ลักษณะที่ปรากฏของเครื่องขึ้นรูปม้วนบันไดเคเบิลและส่วนประกอบโครงสร้าง การทดสอบประสิทธิภาพการปฏิบัติงาน การตรวจสอบการสลับระหว่างข้อกำหนดเฉพาะของผลิตภัณฑ์อย่างยืดหยุ่น และการตรวจสอบความแม่นยำด้านมิติของผลิตภัณฑ์สำเร็จรูป กระบวนการนี้จะจำลองสภาวะการผลิตจริงทั้งหมด โดยให้ลูกค้าสามารถสาธิตการทำงานของอุปกรณ์และคุณภาพผลผลิตได้อย่างชัดเจน

หากมีความผิดปกติใดๆ เกิดขึ้นในระหว่างการยอมรับ เจ้าหน้าที่ด้านเทคนิคจะดำเนินการ-เพิ่มประสิทธิภาพพารามิเตอร์ของไซต์และการปรับส่วนประกอบเพื่อให้แน่ใจว่าเมตริกประสิทธิภาพทั้งหมดตรงตามความต้องการของลูกค้า หาก-การแก้ไขไซต์งานไม่สามารถทำได้ เครื่องขึ้นรูปม้วนบันไดสายเคเบิลจะถูกส่งกลับไปยังโรงงานเพื่อ-เพิ่มประสิทธิภาพ -การประกอบใหม่ และ-ทดสอบการใช้งานใหม่จนกว่าจะได้มาตรฐานด้านประสิทธิภาพทั้งหมด





หนึ่ง-กระบวนการหยุดบริการ





KINGREAL Roll Former ให้บริการครบวงจรในจุดเดียว-ครอบคลุมทั้งก่อน-การขาย ใน-การขาย และ-หลังการขาย

ซึ่งรวมถึงการพาลูกค้าเยี่ยมชมโรงงานเพื่อประเมินประสิทธิภาพของเครื่องจักร การวิเคราะห์ความต้องการเฉพาะเพื่อออกแบบโซลูชันการผลิตที่ปรับแต่งตามความต้องการ และดำเนินการผลิตและทดสอบการใช้งานผ่านทีมงานภายใน-ของเรา หลังการผลิต KINGREAL Roll Former ขอเชิญชวนลูกค้าให้ตรวจสอบเครื่องขึ้นรูปม้วนบันไดสายเคเบิล เพื่อให้มั่นใจว่าเครื่องจะตรงกับความต้องการของโครงการอย่างสมบูรณ์แบบ และผลิตสินค้าสำเร็จรูปคุณภาพสูง-ได้อย่างสม่ำเสมอ ในที่สุด เมื่อลูกค้าอนุมัติ เครื่องจะเข้าสู่ขั้นตอนการจัดส่ง

ต่อจากนั้น KINGREAL Roll Former จะคอยติดตาม{0}}ในระยะยาวและให้การสนับสนุนการตอบสนองอย่างรวดเร็ว โดยเสนอบริการต่างๆ เช่น การติดตั้ง การฝึกอบรมการปฏิบัติงาน การจัดหาชิ้นส่วนอะไหล่ และการบำรุงรักษา

Cable Ladder Roll Forming Machine 2





ทีมงานด้านเทคนิคและบริการมืออาชีพ





Cable Ladder Roll Forming Machine 3

KINGREAL Roll Former มีทีมงานด้านเทคนิคมืออาชีพที่มีประสบการณ์สูงซึ่งทุ่มเทให้กับการวิจัยและพัฒนาเครื่องจักรและการออกแบบที่กำหนดเอง

ทีมงานออกแบบเครื่องขึ้นรูปม้วนบันไดเคเบิล โซลูชั่นโดยการผสานรวมมาตรฐานอุตสาหกรรม เงื่อนไขการผลิต และข้อกำหนดการใช้งานในท้องถิ่นจากประเทศและภูมิภาคต่างๆ

เครื่องขึ้นรูปม้วนบันไดเคเบิลมีใบรับรองสากลที่เชื่อถือได้-เช่น CE, SGS และ ISO- เพื่อให้เป็นไปตามข้อกำหนดในการเข้าสู่ตลาด และอำนวยความสะดวกในการดำเนินพิธีการทางศุลกากรและการทดสอบเดินเครื่องได้อย่างราบรื่น KINGREAL Roll Former ใช้ประโยชน์จากเครือข่ายการบริการระดับโลกที่ครอบคลุม ใช้รูปแบบการบริการแบบบูรณาการที่รวมช่องทางออนไลน์และออฟไลน์เพื่อสร้างระบบบริการแบบวงปิด-ที่ครอบคลุมตลอดวงจรชีวิตทั้งหมด-ตั้งแต่ก่อน-การขายและใน-การดำเนินการตามกระบวนการไปจนถึงหลัง-การสนับสนุน

ในระหว่างช่วงก่อน-การขาย วิศวกรมืออาชีพจะตอบสนองความต้องการการผลิตเฉพาะเพื่อพัฒนาโซลูชันอุปกรณ์ที่ออกแบบโดยเฉพาะ รวมถึงการวางแผนระบบ การเลือกพารามิเตอร์ และการประเมินต้นทุน ตลอดขั้นตอนการดำเนินโครงการ ทีมงานจะตรวจสอบทุกเหตุการณ์สำคัญ-เช่น การผลิต การทดสอบโรงงาน การตรวจสอบและการยอมรับ และการจัดส่ง- ในขณะเดียวกันก็ให้ข้อมูลอัปเดตความคืบหน้าอย่างทันท่วงทีและตอบคำถามของลูกค้า

หลังจากส่งมอบ การสนับสนุนหลังการขาย-ประกอบด้วยคำแนะนำทางเทคนิคระยะไกล การติดตั้งและทดสอบการใช้งานถึงสถานที่- การฝึกอบรมการปฏิบัติงาน การแก้ไขปัญหา และการจัดหาชิ้นส่วนอะไหล่



การประชุมเชิงปฏิบัติการการผลิต



roll forming machine

KINGREAL ROLL FORMER เป็นผู้ผลิตและจำหน่ายเครื่องจักรแปรรูปโลหะแผ่นแบบมืออาชีพ เรานำเสนอโซลูชั่นอัตโนมัติเต็มรูปแบบและความเร็วสูง โดยหลักๆ ได้แก่ เครื่องขึ้นรูปม้วน เครื่องกระเบื้องเพดานโลหะ ไลน์เจาะโลหะ ไลน์ตัดคอยล์ ฯลฯ KINGREAL ได้ช่วยลูกค้าของเราสร้างโรงงานของตนอย่างประสบความสำเร็จทั่วโลก เช่น รัสเซีย ตะวันออกกลาง เอเชียใต้ อเมริกาใต้ ฯลฯ



นิทรรศการ KINGREAL



2025 Exhibition 2



ความคิดเห็นของลูกค้า



Customer feedback



บริการหลังการขายในพื้นที่-



Local After Sale Service



เพื่อที่จะสามารถตอบสนองความต้องการของลูกค้าได้อย่างมีประสิทธิภาพในครั้งแรก KINGREAL จึงได้จัดตั้งจุดบริการในพื้นที่ต่างๆ ในหลายประเทศและภูมิภาค เช่น อินเดีย รัสเซีย ตุรกี สหรัฐอาหรับเอมิเรตส์ และกาตาร์

จุดบริการที่แปลเป็นภาษาท้องถิ่นในประเทศและภูมิภาคอื่นๆ ก็อยู่ระหว่างดำเนินการเช่นกัน
