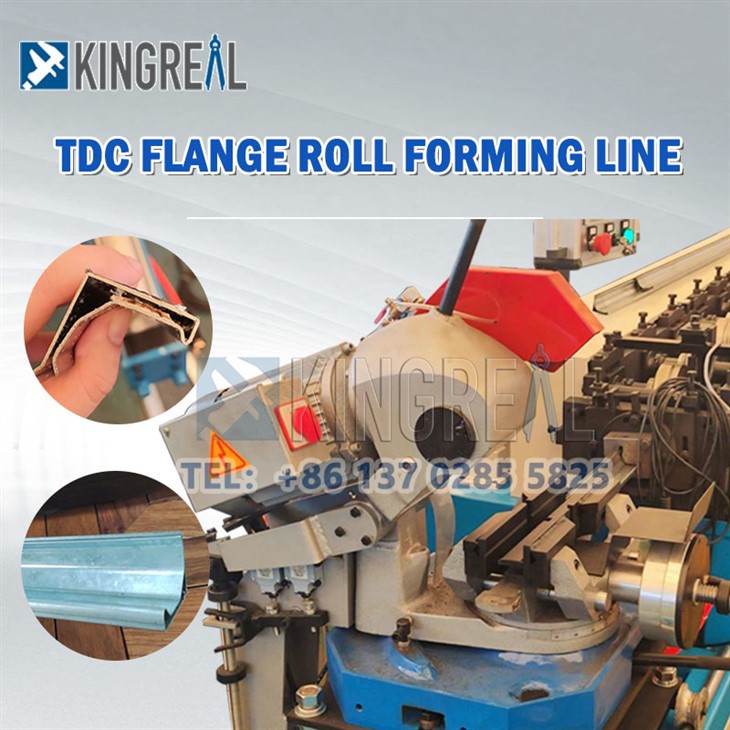

KingReal TDF Flange Forming Machine เป็นอุปกรณ์พิเศษที่ใช้ในการผลิตหน้าแปลน TDF หน้าแปลน TDF เป็นหน้าแปลนที่ใช้กันทั่วไปสำหรับการเชื่อมต่อท่อซึ่งง่ายเชื่อถือได้และง่ายต่อการติดตั้งและรื้อถอน เครื่องสร้างหน้าแปลน TDF ส่วนใหญ่ประกอบด้วยขดลวด decoiler กรอบการขึ้นรูปม้วนและชิ้นส่วนตัด ส่วนตัดสามารถแบ่งออกเป็นการตัดล้อบดและการตัดเลื่อยไฟฟ้าและระบบตัดสามารถตระหนักถึงความยาวการตัด เสี้ยนมีขนาดเล็กมากและสามารถอัตโนมัติได้อย่างเต็มที่

ผู้ปฏิบัติงานจะต้องใส่แผ่นโลหะลงในอุปกรณ์ให้อาหารของเครื่องและโดยการตั้งค่าพารามิเตอร์และควบคุมปุ่มเครื่องจะเสร็จสิ้นกระบวนการของการตัดและดัดโดยอัตโนมัติและในที่สุดก็ผลิตหน้าแปลน TDF ที่ตรงตามข้อกำหนด ด้วยประสิทธิภาพสูงความแม่นยำและความเสถียรเครื่องสร้างหน้าแปลน TDF ถูกนำมาใช้กันอย่างแพร่หลายในการผลิตท่ออากาศระบบปรับอากาศอุปกรณ์ระบายอากาศและอุตสาหกรรมอื่น ๆ

กระบวนการทำงาน

Hydraulic Decoiler -- Main Roll Forming Machine -- แผงระบบควบคุม -- สถานีตัด -- ตารางเอาท์พุท

ข้อกำหนดทางเทคนิค

วัตถุดิบ	Galvanize Steel (และอื่น ๆ )
ความหนาของขดลวด	0. 6-0. 8mm
ความกว้างของวัตถุดิบ	80 มม. -120 มม.
มอเตอร์เครื่องจักร	3. 0 kw
น้ำหนักเครื่องจักร	2500 กิโลกรัม
การสร้างชุด	17 ชุดลูกกลิ้ง
ความเร็วในการขึ้นรูป	8 M/M

รายละเอียดองค์ประกอบหลัก

01.

เครื่องขึ้นรูปม้วนหลัก

เครื่องขึ้นรูปม้วนหน้าแปลน TDF มักจะทำจากเหล็กที่ทนทานด้วยโครงสร้างที่มั่นคงและความแข็งแรงสูงเพื่อให้แน่ใจว่าความเสถียรและความทนทานของเครื่อง

มันผลิตตามข้อกำหนดการออกแบบของหน้าแปลน TDF แม่พิมพ์ที่ขึ้นรูปมักจะประกอบด้วยส่วนบนและล่างและแม่พิมพ์ส่วนบนและล่างจะถูกกดเข้าด้วยกันโดยระบบไฮดรอลิก ในระหว่างกระบวนการขึ้นรูปแม่พิมพ์ส่วนบนและล่างโค้งงอโลหะแผ่นเป็นรูปร่างของหน้าแปลน TDF โดยความดัน

1. เส้นผ่านศูนย์กลางของเพลาหลัก ￠ 42 มม., วัตถุดิบของเพลา 40cr การจัดการหัวใจ

2. วัตถุดิบของม้วน GCR15 ทั้งหมดของพวกเขาด้วยการจัดการหัวใจ, hrc 58-60

3. ความเร็วในการขึ้น: 8 m\/m

4. ครอบครองตารางการวัด: ความยาว x กว้าง 15 เมตร x 2 เมตร

5. พลังของมอเตอร์ 3 kW (ยี่ห้อคือยี่ยี่ยี่), ประเภทของการลดเกียร์ ZQ250, 4.3.11 อัตราการไหลของการระบายความร้อนและการหล่อลื่นของเหลว: 120L\/นาที

02.

การตัดและการวัดชิ้นส่วน:

มันมักจะประกอบด้วยเครื่องมือตัดและระบบไดรฟ์ เครื่องมือตัดอาจเป็นใบเลื่อยแบบวงกลมใบมีดตัดหรือเครื่องมือรูปอื่น ๆ และพวกมันถูกย้ายโดยระบบไดรฟ์เพื่อตระหนักถึงการกระทำการตัดอุปกรณ์การตัดสามารถตัดได้ภายในข้อผิดพลาดเล็กน้อยเพื่อให้แน่ใจว่าชิ้นงานตัดนั้นมีความแม่นยำในมิติ

1. กำลังตัดมอเตอร์: 2.2 กิโลวัตต์ (แบรนด์จีนที่มีชื่อเสียง)

2. ความเร็วในการตัดสามารถปรับได้อย่างยืดหยุ่น

3. เหล็กความเร็วสูงเป็นวัสดุและวิธีการตัดจะเห็น

4. 0. 9 cube\/min, 0. 5 - 0. 7 MP AirSource

การแสดงผลิตภัณฑ์ขั้นสุดท้าย

tdf flange

เครื่องที่แนะนำ

เครื่องขึ้นรูปม้วนเฟรม VCD

หนึ่งในผลิตภัณฑ์ที่ขายดีที่สุดของเราคือเครื่องจักรสร้างกรอบรูปสี่เหลี่ยมผืนผ้าที่เป็นรูปสี่เหลี่ยมผืนผ้าซึ่งสามารถปรับให้เหมาะกับความต้องการของลูกค้าและเป็นที่ชื่นชอบของพวกเขา เครื่องนี้สามารถกำหนดค่าเพื่อสร้างเฟรมตู้ดับเพลิงความกว้างของตัวแปรในเวลาน้อยกว่าสิบนาทีด้วยเทคโนโลยีไดรฟ์ตัวป้อนเซอร์โวที่ทันสมัยที่สุด

นอกจากนี้หน้าจอสัมผัสและ PLC ยังอนุญาตให้ตั้งค่าขนาดเฟรมตู้ไฟสำหรับสถานีเจาะและบากที่หลากหลาย

ดูเพิ่มเติม

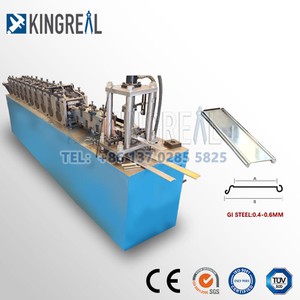

เครื่องขึ้นรูปม้วนใบมีดแดมเปอร์ VCD

ด้วยการใช้เครื่องจักรขึ้นรูปม้วนใบมีด Damper VCD คุณภาพสูงของ KingReal ทำให้แผ่นโลหะสามารถประมวลผลได้และให้รูปร่างและโครงสร้างที่แม่นยำของใบมีดแดมเปอร์

การก่อสร้างเชิงกลของเครื่องจักรระบบไฮดรอลิกและระบบควบคุมมักจะเป็นสิ่งที่อนุญาตให้ปรับเปลี่ยนขนาดรูปร่างและมุมของใบมีดเพื่อให้เหมาะกับความต้องการของผู้ใช้

ดูเพิ่มเติม

การสนับสนุนด้านเทคนิค

20230815-

Kingreal Roll อดีตสามารถให้บริการหลังการขายแก่ลูกค้าของเรา เพื่อให้แน่ใจว่าการติดตั้งและการใช้งานเครื่องจักรที่ราบรื่น KingReal จะจัดส่งวิศวกรไปยังโครงการของลูกค้าเพื่อขอคำแนะนำทางเทคนิค

ถึงตอนนี้ Kingreal ได้ช่วยลูกค้าจากรัสเซียเม็กซิโกอินเดียและซาอุดิอาระเบียเพื่อใช้เครื่องจักรอย่างราบรื่น
